電力監控系統

產品分類：電力監控系統

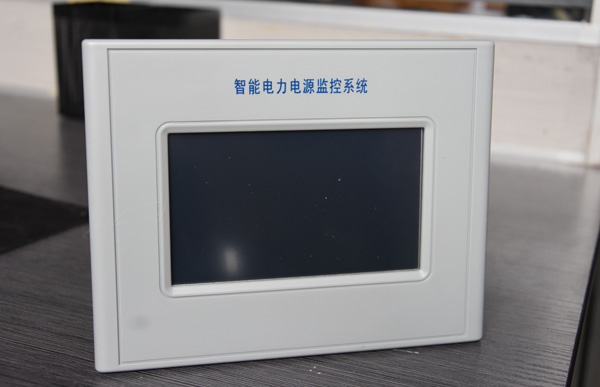

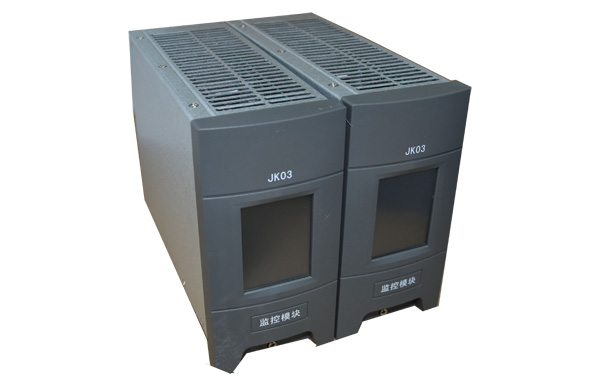

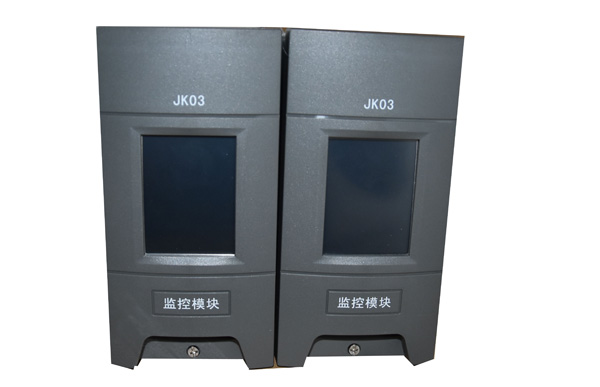

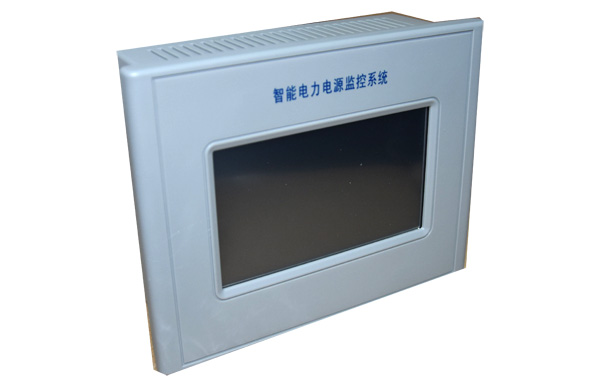

產品簡介：第二代監控系統靈活的兼容了電源系統中的各種設備的檢測與控制，系統主要包括主監控、交流檢測單元、開關量檢測單元、電池巡檢單元

、絕緣檢測單元。其中開關量單元最多可擴展4個單元；充電模塊最多可控制8臺

；絕緣檢測單元最多可擴展到2個單元共60回輸出回路，可帶一個24節的電池巡檢單元

。

訂購熱線:139-2466-5057

下載文檔

產品信息
產品規格
常見問題

隨著社會不斷向前發展

，用電量越來越高，對電力系統的要求也越來越高

，如系統的可靠性

、穩定性、可擴展性和對電池充放電管理的嚴密性是我們最為關心的問題，以此為出發點

，我公司隆重推出第二代電力操作電源監控系統

，以求能滿足用戶對電源系統不斷提高的要求，彌補以往監控所存在的不足之處

。以往的監控僅僅立足于小系統的基礎上

，不能滿足于絕大多數用戶的要求，第二代監控系統的設計思路為：

l軟件使用高級語言編寫

，所有文件以項目形式管理

，大大減少因軟件編輯不夠周密而存在隱患，同時提高軟件可讀性和可修改性

，能第一時間滿足客戶的更改要求

；

l 操作界面充分利用觸摸屏的可觸及范圍，真正做到觸摸式操作

，完全實現人性化設計

；

l 從安全性出發，最大可能的采用隔離技術

，保證系統正常運行

，如交流電壓電流采樣全都內置傳感器隔離；母線電壓與電池電壓檢測以及電池組于電池組之間不存在共地問題

，真正做到分段管理

；電池巡檢全部采用隔離繼電器隔離；絕緣檢測使用漏電流傳感器采樣

；所有電流采樣都使用霍爾傳感器隔離輸入等等

；

l 系統在設計時充分考慮到系統的多樣性，具有非常完美的擴充功能

，如系統分段與否

、開關量檢測的擴充（最多可檢測160個觸點）、絕緣檢測回路數量可擴充至120回支路

，用戶可根據各自系統不同要求靈活配置

；

l 從安裝角度出發，產品設計時力求簡潔明了

，便于用戶安裝

，如主監控采用卡片式安裝、每個單元都有詳細的絲印圖

，盡量做到脫離說明書便可安裝

。

監控系統的性能與特點

1.1 檢測功能：系統包括主監控、開關量單元

、電池巡檢和絕緣檢測單元

，可以精確地監測系統各項運行參數

；

1.2 控制功能：包括對電池的智能化充放電管理（嚴格控制電池充電電壓電流，延長電池使用壽命）

、電壓電流控制

；

1.3 人機界面：大屏幕液晶顯示器，觸摸屏點觸式操作

，全部漢字顯示

，操作簡便；

1.4 告警功能：當系統出現異常時

，立即產生聲光告警

、啟動故障繼電器并通過RS485傳送到后臺，同時主監控顯示自動跳到故障信息顯示畫面

，便于機房無人值守的科學化管理

；

1.5 設置功能：可靈活對系統進行配置（模塊數量、巡檢儀和絕緣檢測儀數量等）

、設定各參數上下報警限

、設定電流傳感器變比、對故障輸出節點進行配置

；

1.6 采用電力部標準通信協議

，提供RS485通信接口。

1.7 操作權限管理方式

，系統設有出廠密碼

、和超級密碼3721，非授權人員只能做一些簡單的查詢操作

，確保系統安全可靠運行

。

1.8 可直接帶多種數字，可帶最新型的CAN模塊

。

1.9 本身具有母線絕緣檢測功能

，也可掛接60路支路可分段絕緣單元。

1.10 可檢測1路3向交流電壓

。

1.11 開關量輸出可自主設置

，其中輸出2、3和4可設置為硅鏈控制

。

1.12 在屏的左上角觸碰1次

，可以使系統復位

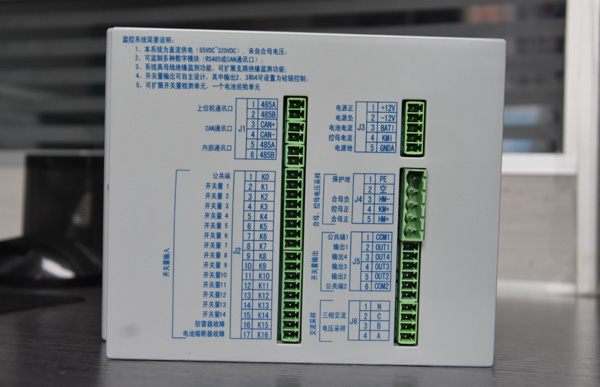

1.13 本身帶有16路開關量信號輸入點,當開關量數目設置為0時,告警顯示為外殼上絲印的字；當設置為8時

，告警顯示為數字；例如第15路有接地時

，顯示“開關01防雷器”

；設置為8時顯示“開關01開關第15”
